一．概述
多普勒超声波流量计作为流体测量领域的关键设备，凭借接触式测量优势在多行业实现广泛应用。其核心技术体系围绕原理机制、参数标准、系统构成及场景适配展开，形成兼具精度与稳定性的测量解决方案。

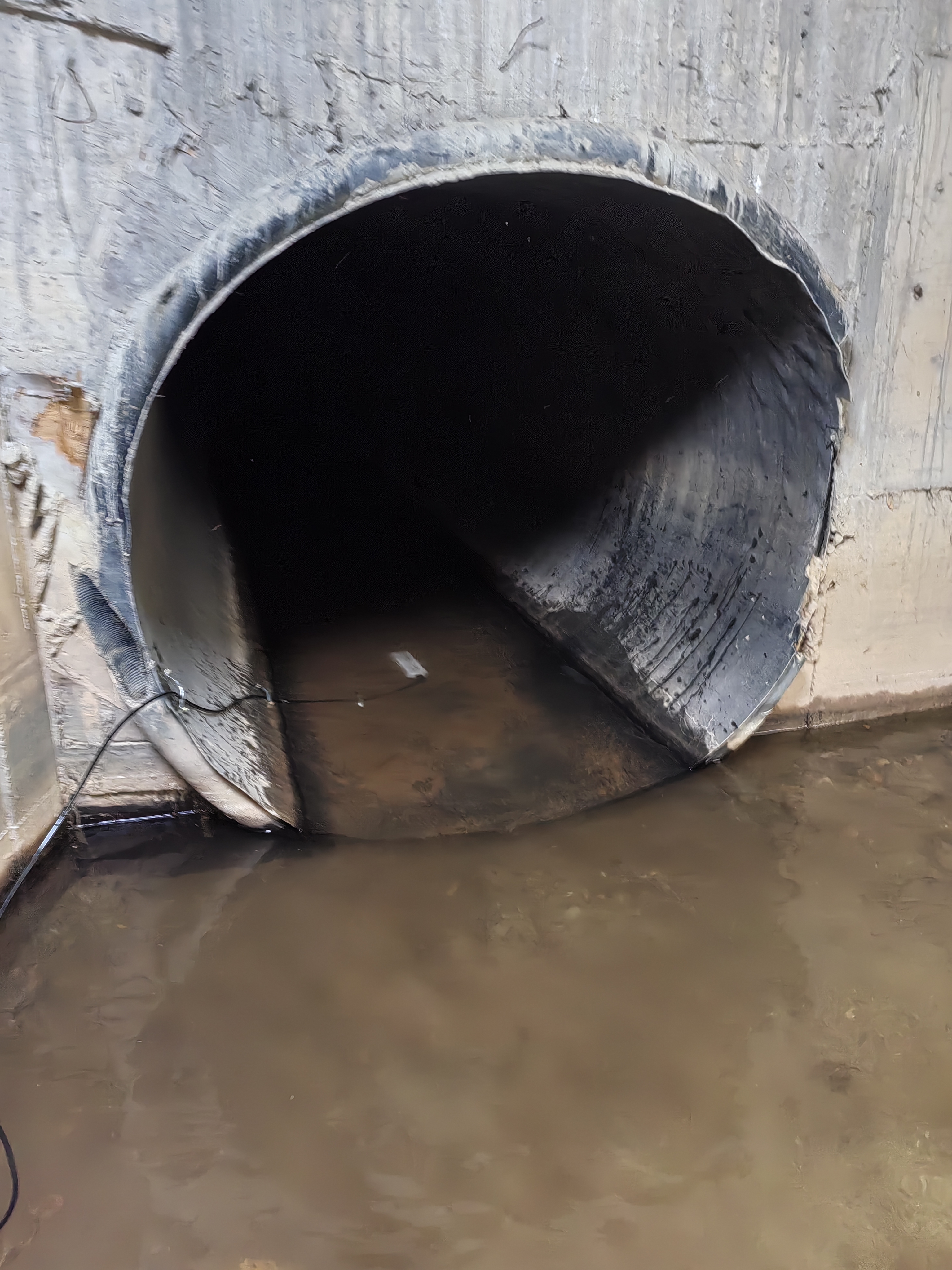

灌区多普勒流量计应用
二．多普勒超声波流量计原理
测量原理基于多普勒效应实现流速与流量的推导。设备的发射探头产生固定频率的短脉冲声波，该声波在流体中传播时会被随水流运动的固体颗粒或气泡反射。接收探头捕捉到反射声波后，技术人员可检测出其与发射声波的频率差值即多普勒频移。研究人员证实频移大小与流体流速呈正比例关系，通过这一对应关系即可计算出流体流速，再结合压力传感器测得的水位数据与预设的断面尺寸参数，运用速度面积法便可换算出断面流量。内置的温度传感器会同步采集水温数据用于声速补偿，使流速计算结果受环境温度的影响大幅降低。
三．多普勒超声波流量计核心技术参数
核心技术参数决定设备的测量能力与适用范围。
1.流速测量方面，常规量程覆盖0.02-5m/s（可扩大），精度可达±1%±0.01m/s且分辨率提升至1mm/s，能精准捕捉流体的瞬时速度变化。
2.水深测量范围默认0m-10m且支持扩展，精度控制在±1cm水平分辨率为1mm，可实时反馈液位波动状态。
3.流量测量范围从0.001m³/h延伸至999999999m³/h，精度依断面形态保持在±2-3%区间（根据断面形态有所不同），分辨率达0.001m³/h满足不同流量等级监测需求。
4.温度测量覆盖-20℃-65℃范围，精度±0.5℃可支撑有效的声速补偿运算，设备整体防护等级达IP68能适应恶劣工况环境。
四．系统组成
系统主要由传感器，遥测终端机，供电系统，平台等组成
传感器：核心功能模块包含发射探头、接收探头、温度传感器及压力传感器
采用多普勒超声波流量计，搭配支架安装，支架可拉伸。
遥测终端机：采集和传输前端传感器的数据，水位，流速，流量等数据。可通过4G卡或有线网传输到服务器。
供电：根据现场情况，可选择太阳能或者市电12V供电。
平台：数据可上传到德希云平台进行查看，展示。
五．应用场景
应用场景已渗透至水利、市政等多个领域的流体监测工作。
1.灌区支渠监测中，设备被固定在渠道底部即可同步测量水位、过流面积与流速，直接换算出瞬时流量与累计流量，使传统水位法测量存在的成本高、效率低问题得到有效解决。
2.干渠及宽阔河道场景中，技术人员通过安装多套设备测定断面不同位置流速，采用积分方式计算整体流量，该方案已在电厂排水渠道与大型灌区得到实际应用。
3.城市排水管道监测中，设备适应井下潮湿环境同时监测水位、流量等参数，通过数据分析可识别管道淤积、过载等异常状况。非满管管道场景下，其速度面积法测量模式展现独特优势，能弥补常规流量计在此类工况下的测量空白。
